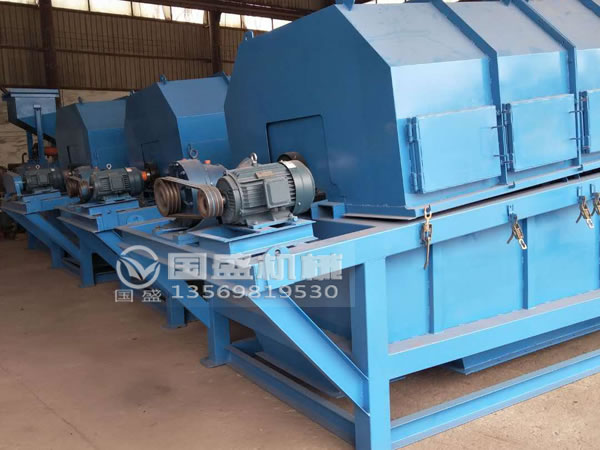

滾筒篩

  滾筒篩是根據物料的顆粒大小進行分級處理的一種選礦設備，常用在中、細粒物料的分級篩分以提高物料的質量。廣泛適用于粒徑小于300mm以下各種固體物料的篩分，具有篩分效率高、噪音低、揚 塵量小、使用壽命長、維修量小、檢修方便等諸多特點，其篩分能力為60噸/小時~1000噸/小時。

滾筒篩優勢

1、篩分效率高、處理量大、使用壽命長；
     2、占據空間小、便于工藝布置；
     3、全封閉結構，噪音低、粉塵污染少；
     4、運行平穩可靠，維修保養簡單方便。

工作原理

  滾筒篩是由六角形滾筒、機架、漏斗、減速器、電動機五個部分成。破碎的石料進入滾筒后，一方面隨著滾筒轉動而被篩選，一方面粒度大的石料沿著滾筒的斜度向前流動，通過不同的篩網目數逐漸被篩出，物料篩出后落入各自的漏斗，然后由人工運出或自流送往成品堆。設備中設有板式自動清篩機構，在分離過程中，通過清篩機構與篩體的相對運動，由清篩機構對篩體進行連續"梳理"，使篩體在整個工作過程中始終保持清潔，不會因篩孔堵塞而影響篩分效率。

技術參數

序號	規格型號	處理能力 (t/h)	功率 (kw)	篩筒直徑 (mm)	篩筒長度 (mm)	篩下粒度 (mm)	入料粒度 (mm)	外形尺寸 長×寬×高 (mm)
1	GT1025	50	3.0	1000	1500	1-100	≤300	2600×1400×1700
2	GT1020	100	4.0	1000	2000	1-100	≤300	3390×1400×2140
3	GT1225	160	5.5	1200	2500	1-100	≤300	4146×1600×2680
4	GT1530	250	7.5	1500	3000	1-100	≤300	4460×1900×2820
5	GT1545	350	11	1500	4500	1-100	≤400	5960×1900×3080
6	GT1848	450	15	1800	4800	1-100	≤400	6500×2350×4000
7	GT2055	600	22	2000	5500	1-100	≤400	7500×2550×4800
8	GT2265	800	30	2200	6500	1-100	≤400	8500×2750×5000

  注：以上滾筒篩型號尺寸為標準機型，如用戶有特殊要求可量身定做。

產品型號標識:

產品維護

1、軸承擔負機器的全部負荷，所以良好的潤滑對軸承壽命有很大的關系，它直接影響到機器的使用壽命和運轉率，因而要求注入的潤滑油必須清潔，密封必須良好，本機器的主要注油處（１）轉動軸承（２）軋輥軸承（３）所有齒輪（４）活動軸承、滑動平面。
     2、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。
     3、運行平穩、無異常振動、雜音、電流是否穩定等不正?，F(xiàn)象，如發現有不正?，F(xiàn)象應立即停機，避免造成設備損壞。
     4、檢查各軸承座、變速箱潤滑是否良好，油位是否適中，防護罩是否完好。
     5、運行人員定時對設備進行巡檢一次，檢查出料粒徑和有無漏料及揚塵情況。
     6、安裝完畢后把現場處理干凈篩筒內外不允許殘留類似安裝工具等異物。
     7、機器運轉2小時以后軸承溫度應該在70攝氏度以下。
     8、定期檢查各緊固件是否可靠，傳動部件是否轉動靈活。
